氣動蝶閥是一種常用的閥門控制儀器，是用隨閥桿轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截?cái)嚅y使用。氣動蝶閥的產品類型眾多，小編就來具體介紹一下氣動蝶閥的分類，希望可以幫助到大家。

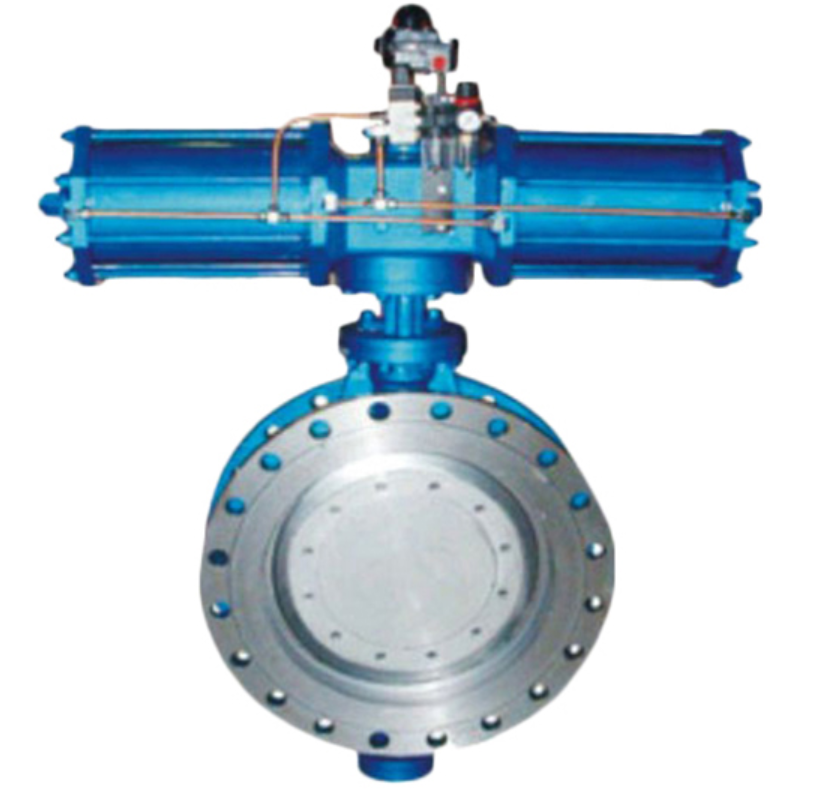

氣動法蘭蝶閥，氣動法蘭式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
氣動調節蝶閥是一種(閥板)繞垂直于通道的固定軸旋轉的閥門，其由活塞式雙作用或單作用(彈簧復位式)氣動執行器和蝶形閥組成，屬旋轉高性能型調節或切斷閥類，配用電，氣閥門定位器或電磁閥、空氣過濾減壓器、限位開關(閥位回訊器)，可實現對工藝管路中流體介質的比例調節和二位切斷控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。

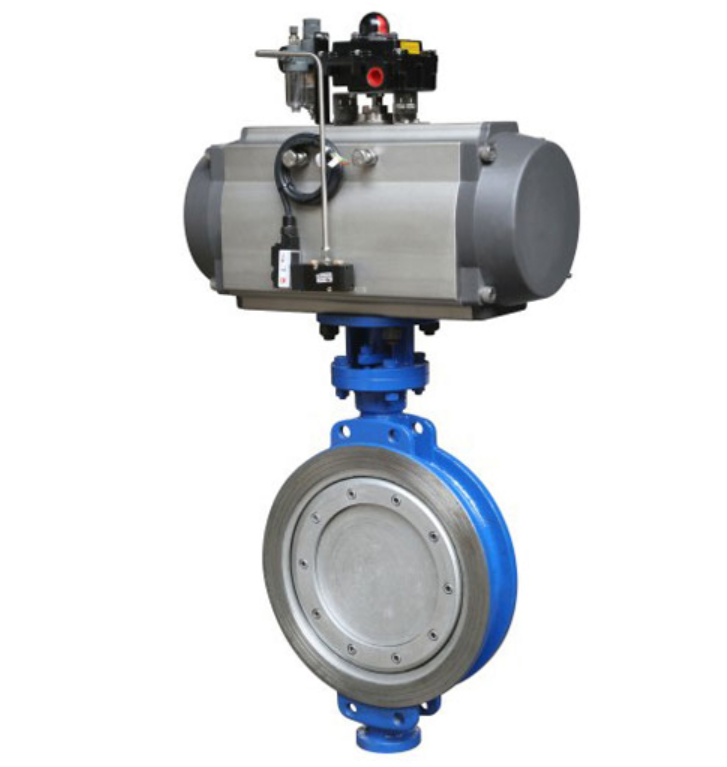

氣動對夾式蝶閥，結構新穎，閥體構造為滿足管道空間狹窄而形成的短距離對夾式結構，外部零泄漏，內部泄漏符合國家標準。
氣動襯膠蝶閥，連接方式有法蘭，對夾，密封內襯有丁晴橡膠，乙丙橡膠，耐熱乙丙橡膠，天然橡膠，氯丁橡膠，氟橡膠，聚四氟乙烯，根據介質化學性質擁有更合理的選擇。
氣動襯氟蝶閥，防腐蝕襯氟蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕,其中D71F46閥桿與蝶板(鍛)為一體,表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
氣動通風蝶閥，特點，閥板閥座間留有一條細縫，該產品適合在空氣流通較差的環境中使用。
氣動伸縮蝶閥其主要特點如下：設計新穎、合理、結構 、重量輕、操作方便、啟閉迅速;伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。密封部位可調節更換、密封性能可靠等特點。
氣動蝶閥的工作原理
蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉。改變蝶板的偏轉角度，即可控制介質的流量。常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
氣動蝶閥蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。
