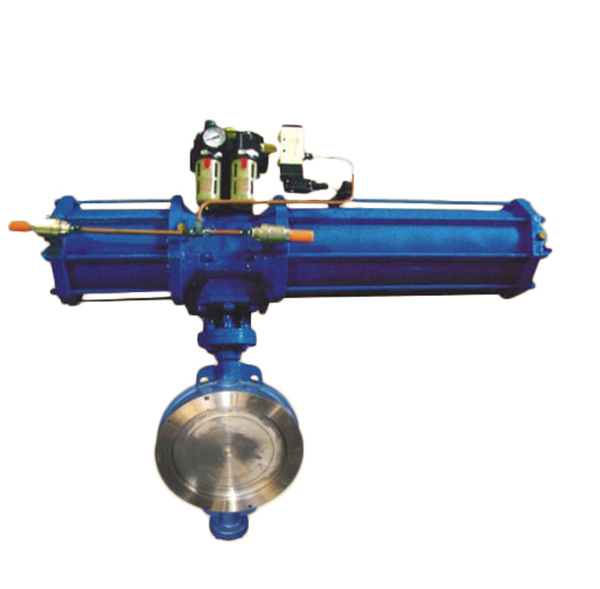

煤氣專用氣動蝶閥用于粉塵煤，清潔氣體，熱氣，煙道和其他粉塵氣體管道。該閥采用特殊材料和高科技耐腐蝕性能，可防止煙塵進入，因此開關靈活且不會被夾住。氣動蝶閥主要用于打開和關閉粉塵氣，清潔氣，煙道和熱粉塵氣管道。
煤氣專用氣動蝶閥主要參數：
| 公稱壓力PN（MPa） | 試驗壓力Ps（MPa） | 適用介質 | 適用溫度 | |
| 密封試驗 | 強度試驗 | 煤氣、氨氣、含塵煙氣 | ≤20≈800℃ | |
| 1.0 | 1.1 | 1.5 | ||
煤氣專用氣動蝶閥主要連接尺寸：
| 公穩通徑DN | 尺寸 | ||||||||
| L | D | D1 | b | H | Ho | L1 | L2 | Z-φd | |
| 100 | 127 | 220 | 180 | 22 | 138 | 420 | 180 | 200 | 8-18 |
| 125 | 140 | 250 | 210 | 22 | 164 | 460 | 180 | 200 | 8-18 |
| 150 | 140 | 285 | 240 | 24 | 175 | 555 | 270 | 280 | 8-22 |
| 200 | 152 | 340 | 295 | 24 | 200 | 760 | 400 | 425 | 8-22 |
| 250 | 165 | 395 | 350 | 26 | 243 | 830 | 400 | 425 | 12-22 |
| 300 | 178 | 445 | 400 | 26 | 250 | 895 | 450 | 560 | 12-22 |
| 350 | 190 | 505 | 460 | 26 | 280 | 950 | 450 | 560 | 16-22 |
| 400 | 216 | 565 | 515 | 26 | 30S | 1190 | 535 | 580 | 16-26 |
| 450 | 222 | 615 | 565 | 28 | 350 | 1255 | 535 | 580 | 20-26 |
| 500 | 229 | 670 | 620 | 28 | 380 | 1305 | 535 | 580 | 20-26 |
| 600 | 267 | 780 | 725 | 34 | 445 | 1340 | 570 | 660 | 20-30 |
| 700 | 292 | 895 | 840 | 34 | 480 | 1520 | 750 | 550 | 24-30 |
| 800 | 318 | 1015 | 950 | 36 | 530 | 1710 | 750 | 550 | 24-33 |
| 900 | 330 | 1115 | 1050 | 38 | 580 | 1810 | 750 | 550 | 28-33 |
| 1000 | 410 | 1230 | 1160 | 38 | 650 | 1960 | 900 | 750 | 28-36 |
| 1200 | 470 | 1455 | 1380 | 44 | 760 | 2250 | 1000 | 750 | 32-39 |
| 1400 | 530 | 1675 | 1590 | 48 | 860 | 2435 | 1000 | 925 | 36-42 |
